介绍

什么是换是？为了在三相线性电机中产生运动，必须在相之间切换以激励适当的绕组。在阶段之间切换的过程称为换向。

为了创建所需的移动，控制器必须确定需要打开哪个阶段。最受欢迎的方法来确定锻造在磁场内的位置是具有霍尔效应传感器。

换向

要了解换循环图的过程可以有助于解释。流过线圈单元的电流具有窦形状。下面的圆形图中箭头的Y分量确定了该电流的幅度。由于箭头完全旋转，因此窦图案遵循幅度。电流是120？阶段的程度，由三个箭头展示在360度上同样间隔。

换向方法

存在几种方法来确定磁铁轨道（或转子）上的（电磁）线圈的位置。如果不需要编码器（标尺）的细节和精度，则可以使用模拟霍尔传感器来测量线圈单元的位置。数字霍尔传感器用于换乘电流。

优点和风险

通过使用霍尔传感器的线圈“对准”电流的简单方法是使用霍尔传感器。霍尔传感器可以是模拟的或数字的。模拟霍尔传感器测量精确的磁体场。当以磁极置在磁端时，信号将更强大。当在两个相对的杆之间测量时，磁场等于零。数字霍尔传感器仅测量正（北）或负（南）磁极。它们显示了数字读数，意思是“1”或“0”。当数字霍尔传感器在其类型（北或南方）的杆上时，它们会发出信号。

同步电动机中的换向过程是在阶段之间切换的过程。可以以这样的方式在阶段之间切换，使得绕组将交替地吸引和击退永磁体以通过洛伦兹法创造所需的运动。Tecnotion铁芯，无铁和扭矩电动机都是3相同步电动机。

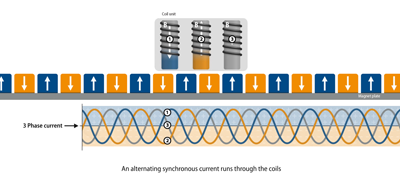

通过交替电流，逆转线圈中的磁场的方向。该磁场与永磁轨道（或转子）的相互作用产生运动。

换期电流的阶段

总结有效地移动线性或扭矩电动机所需的内容：电流阶段的换向和可选的霍尔效应传感器。需要连续控制电流的3个相以产生运动。霍尔传感器可用于确定控制器内部磁场内的位置以正确换向阶段。数字霍尔传感器使用3个信号，在其特定磁体间距上的120度也间隔开。Tecnotion数字霍尔传感器需要4,5 V和28 V DC之间的电源电压。模拟霍尔需要5V电源。
