Ne | W针络筒机

模型: | 2 - 400 W, 3 - 200 4 - 200

马西利北美公司

ne | w卷绕机

革命不| W我们的新绕线机。

创新概念

NE |独自一人是:

  • 灵活的:能够制造不同类型的定子
  • 可配置的:可以使用各种选项来使机器适用于特定应用
  • 可扩展:可能增加针头的数量或偏离他们的用法
  • 人体工程学:旨在给予高度的可及性
  • 无声的:直接驱动,无任何振动(没有腰带,没有凸轮,没有螺丝
  • 易于编程:用户友好的机器界面

Ne|W Stand可单独交付2 3或4根针,可以稍后进行升级
设计为A.独立机器,通过适当的配置,可集成到生产线中。

不同的产品类型
Ne|W平台可以使用以下产品类型:
•内直槽定子
•内偏斜的插槽定子
•外部定子直和斜槽
•上层路由
•降低路由
所有这些类型都可以通过简单地在不同的程序和工具之间切换来制造,无论何时需要转换。

完全独立的电动绕线装置
卷绕操作是通过针头与旋转主轴(卷绕组)的插补来实现的。
本机每组绕线装置完全独立:
•机器可扩展性(增加绕线装置)。
•每个绕线组的激活或关闭。
•高动态/低惯性。
•绕线装置更容易对准。
其他功能:
•定子外部或内部绕组的分层轴(Y轴)
•导线路由和包装(X和Y轴之间的插值)

导线管定位
在Ne |w的基本配置中,导丝管固定在水平位置。

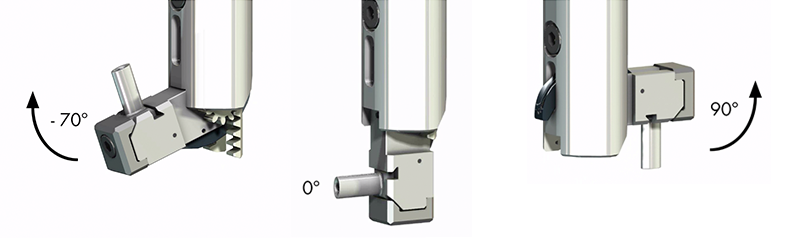

作为一种选择,它可以应用一个电动倾斜运动,允许上和下路由和
简化包装和路由操作。
电线导管是可编程的来自+的所有职位90°- -70°。

张紧器关闭针
正确的线张力对大卷绕质量至关重要。最好的方法是在接近卷绕过程的地方安装张紧器。出于这个原因,Marsilli在设计机器时将张紧器放在针的旁边。
此外,可以为每个头有两种不同类型的张紧器来管理两种不同的线张力范围(仅适用于2-400主轴版本)。这个选项允许快速的重新加工和绕线范围的扩展。

编程
该Ne|W交付了一个创新的软件,设想重新编程自动的机器感谢
用户友好的界面。
参数:
•每定定子的牙齿数量
•索引错误
•轨迹优化
•垂直笔划
特点:
•错误打样(针轨迹的防撞)
•优化轨迹的选择
•提供教学模式

技术数据


•1500 mm(w)x 1670 mm(l)x 1800 mm(h)
重量
•1800公斤
电线范围
•0.2 mm - 1.5 mm
定子范围
•最大外径:150毫米,手动加载,
80毫米装载/卸载栏
•最大堆叠高度:110 mm,包括端盖
工具持有人冲程
•电动旋转360°
•电动横向运动+ 100mm / -100mm
•电动外出运动+ 100mm / -100mm
针头冲程
•直线电机135mm
针头
•三种不同的针头尺寸,覆盖整个系列
•固定在基本配置
•+90°/ -70°倾斜作为一个选项
电线夹紧和切割
•机动侧移
•气动输入运动(选项:机动)
张紧器
•MT12从0.1到0.5毫米
•MT23从0.3到1毫米
•MT34从0.5 mm到1.5 mm
绕线速度可达650转/分(见图)


可根据要求提供不同的工具配置,使机器适用于所有应用。

绕组速度图

头部速度可以达到高达900 rpm,特别是定子几何形状和线尺寸的条件。

ne | w平台

这台机器是更广泛的针绕线机的一部分,由马西利开发和制造。
在此范围内,我们还可以提供:
•用于实验室或小批次制造的单头针卷绕机
•重型单头卷扬机
•6至10次绕组组针卷绕机,可用作单独机器或集成到生产系统中
