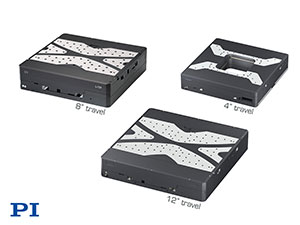

XY单模块精密线性舞台家族4“,8”,12“旅行

发表11/21/2019.

XY单模块精密线性舞台系列2轴精密运动提供薄型集成设计,3个行程范围,可选择3相线性电机,或再循环滚珠丝杠,来自PI的新型。

赤褐色,马- 除了流行的空气轴承平面XY级阶段,一系列具有机械轴承的集成XY阶段由Precision Motion Systems的全球领导者提供PI(Physik仪器)。这些集成的XY级为更高负载,可分别为3相线性直接驱动电机,分别用于更高的推/拉力的较高速度和滚珠丝杠。可提供纳米分辨率线性编码器,这些XY级非常适合于生物技术,工业自动化,激光加工和平板显示器测试和制造中的应用。

综合XY运动阶段

综合设计
与两个单轴平移级的模块化XY级组件相比,综合机械设计允许较低的轮廓和改进的几何性能。由于载体的改善,与单轴线性级的XY组合相比,平面XY表较差,特别是当各个轴移动到其极端位置时。

滚珠螺旋型 - L-731,L-738和L-741分别由步进电机和伺服电机供电。直接驱动,线性电动机变型 - V-731,V-738和V-741由无铁3相电机驱动,用于无齿槽的超流动运动,可用于精度的最高需求。无氧电机允许更平滑,无宽速度范围内的无振动。两个3阶段家族都提供0.1μm至0.001μm的传感器分辨率,机械位置可重复性至0.05μm。

为了更高的精度和运动性能,建议使用空气轴承XY-级,例如A-311 / A-322纯晶型型号。

标准和习俗
PI拥有内部的工程解决方案,拥有4多年的经验,与客户合作,提供满足应用需求的产品,并可以快速修改现有产品设计或提供完全定制的OEM部分,以适应应用的确切要求。

关于PI.
PI是航空轴承级,压电解决方案,精密运动控制设备和六角峰平行运动学的领先制造商,用于半导体应用,光子,生物纳米技术和医学工程。PI一直在开发和制造标准和定制精密产品,带有压电陶瓷和电磁驱动器4年。公司自1994年以来一直是ISO 9001认证,为OEM和研究提供创新,高质量的解决方案。PI集团在15个子公司和3大洲的研发/工程中心雇用了超过1300人。
