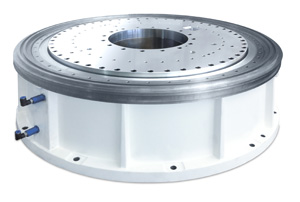

维斯北美介绍TO1300转盘
发布08/14/2013
威斯北美公司(Willoughby, OH)最近推出了其迄今为止最大的扭矩转盘——TO1300。它的已建立的较小的直接驱动器表(TO150, 220和750)的扩展;TO1300结合了直接驱动和高扭矩的优点,允许更大规模的应用场景,需要高速和高精度完全实现。
拥有1300毫米的占地面积,TO1300突然使更大规模的应用成为可能,这在以前看来是遥不可及的,因为目前的直接驱动表相对较小,直径限制在750毫米。此外,TO1300的高科技驱动器操作主要没有机械或变速箱。
动态需求/设计指令:
WEISS在直接驱动扭矩电机领域拥有超过十年的专业知识,经常根据不断变化的市场需求和客户需求进行设计和开发。这就是TO1300的情况,作为客户的具体定制要求,规定了160 kgm2的高质量惯性和45°的大索引增量,具有快速循环——即索引时间为0.21秒,停留时间为0.29秒。
对于这种具有挑战性的任务,机械重载表通常是合理的选择。然而,由于它们的齿轮传动比,这些表在使用寿命计算中表现不佳,在这样高的速度下,针轴承简单地遭受了太多的磨损。
正确的选择是直接驱动;启发了TO1300的发展。与直接驱动,只有一个轴承是在负载下,这几乎是免费的反弹。该表是低磨损,很容易提供所需的动态性能要求。
值得注意的是,它有能力覆盖更广泛的任务范围,包括通过重新编程的重复使用,允许客户培养增值潜力。
To1300扭矩转台:
- 可直接驱动
- 介质加载
- 高达80转/分的高速
- 峰值扭矩可达26,600 Nm
- 不佩带
- 可采用水冷却,连续输出高
- 绝对测量系统
- 通过温度传感器过载保护
- 带空气密封的非接触式迷宫密封
TO1300定制:
TO1300的独特之处在于,客户可以根据自己的需求对其进行定制。例如;他们可以在轴承、编码器和电机之间进行模块化选择,从而改变以下表的特性:
- 通过不同的电机长度驱动转矩可变
- 额定功率可通过水冷却选择
- 通过电机/轴承/控制技术的各种组合(磁场弱化)实现工作台变速
- 精度可通过光学或磁测量系统进行调整
- 通过增量式或绝对式编码器实现变量功能的方法
结果/结论:
配置在一个独特的健壮的设计,TO1300为高速自动化应用提供了新的可能性,如:照明,汽车,洁净室,小齿轮装配,开关/插座,和电子元件。
作为自动化领域的专家,WEISS还提供多种尺寸的TO系列直接驱动旋转分度表;从小到大。针对特定应用挑战的最佳解决方案可以从系列广泛的选项中实现。每个TO型号还提供带有洁净室证书的版本。
公司简介:威斯北美公司(通过ISO-9001认证)是威斯全球网络的重要组成部分,拥有超过45年的可靠的全球专业知识,为其众多的机电产品提供了一个综合的、客户特定的方法。我们100%的垂直制造范围从旋转分度表,处理系统,线性装配系统-提供灵活的技术交钥匙解决方案,包括电子,机械系统,软件和全面的工程支持。这使得我们能够为整个运动学领域提供预安装、智能和非常方便的解决方案。
