采用压力传感的独特机床触控探头
发布11/24/2015.

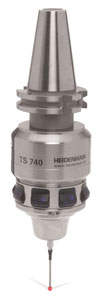

SCHAUMBURG, IL - HEIDENHAIN自豪地提供机床触摸探头的最新技术。采用压力传感器,HEIDENHAIN独特的TS 740触控探头同时保持了异常高的精度。
TS 740的精度为<±1µm,在0.25 m/min的探测速度下,可重复性为2s¯= 0.25µm。有了这种准确性和可重复性,加工零件的验证不再是一个挑战。
TS 740上的触发脉冲通过力分析获得。在探测期间作用在探测期间的力以电子方式加工。该方法提供极其一致的探头精度超过360°。

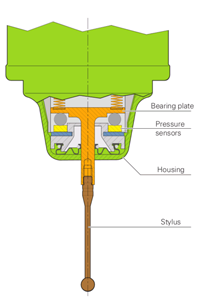

使用独特的TS 740,触控笔的挠度然后由布置在接触板和探头外壳之间的几个压力传感器测量。(见图2)当探测工件时,触控笔会偏转,使一个力作用在传感器上。对产生的信号进行处理,产生触发信号。相对较低的探测力提供了高的探测精度和重复性,同时在各个方向提供精确的触发特性!
TS 740是非常苛刻的机床测量任务的完美选择。
信号通过红外传输,这也适用于具有自动换刀装置的机器。
关于Heidenhain公司
HEIDENHAIN公司是DR. JOHANNES HEIDENHAIN GmbH的北美子公司,该公司是全球领先的精密测量和控制设备制造商。我们的产品包括线性刻度,旋转和角编码器,数字读数,数字长度计,数控控制和机器检测设备。
