从利卡电子RD系列智能旋转执行器
张贴2018年5月31日
RD旋转执行器是定位单元,该定位单元设计成在辅助轴上完全自动化转换和调节操作。它们使生产过程更加灵活,更有效,缩短转换时间,降低成本,减少停机时间,尽量减少误差和废料的风险。
它们非常适合各种部门和应用,甚至在手动调节系统中更换手风机和旋钮不需要任何机械修改。它们集成了无刷电机,真正的多圈绝对值编码器,位置和转矩闭环控制器和以太网/现场总线接口在一个紧凑的封装。他们的一体化配置使得集成,安装和设置更容易。RD执行器有四种型号与具体的权力和功能可用。
RD5.和RD53.是入门级车型。他们有一个非常紧凑的尺寸和5牛米额定转矩。内置编码器具有18位的分辨率,并且被安装在输出轴上。它们也可以配备有用于轴可靠地保持制动。
RD1A和RD12A.高强多功能性。它们提供的范围内的标称扭矩从1.2至5nm的和集成了一个20位的编码器。都配备了用于校准目的动按钮,并提供以太网和总线接口的全方位以及用于设置和诊断的RS-232服务端口。这些模型也可以配备制动。
RD4.是重型执行器,专为连续义务而设计。标称扭矩是10和15nm,配有20位编码器和油浴齿轮。
RD6.是最新和最强大的模型。无刷电机尺寸开发了150 W和250 W的功率(标称扭矩:0.5nm和0.8 nm),Multurturn编码器具有28位的分辨率。与其他型号不同,它配备了14毫米直径的实心轴。

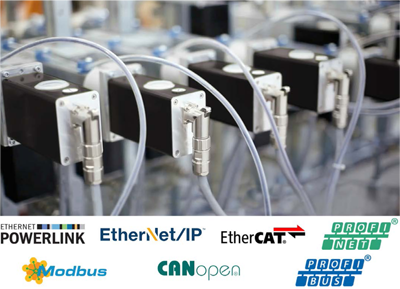

RD执行器通过PROFINET,以太网/ IP,EtherCAT和POWERLINK基于以太网的接口,以及通过CANopen总线,Profibus和MODBUS RTU传统的现场总线接口,取决于模型。
所有RDS可以与配对LDT10 HMI触摸屏。比赛是完美的,特别是在Multiaxis系统中。触摸面板可以完全控制网络中连接的所有执行器,并将其工作参数存储到配方中。按一个键使配方立即将其发送到所有设备,因此整个转换周期自动启动。RD执行器的典型应用扇区是P中的转换ACKCOCT和装瓶线,调整操作在Multiaxis系统中,填充机,模具换体,移动停止,更换手轮和位置指示器,材料处理设备,弯曲机,工具更换器,主轴定位设备,木工行业,塑料和造纸工业,石材和金属加工业。
