Opto的Dualstation Embryo成像显微镜首次亮相Sidra Medicine妇女医院,多哈

发表于02/20/2019.

“神奇之旅”/ Damien Hirst, Sidra Medicine,多哈,卡塔尔

光学工程公司,Opto GmbH.慕尼黑德国最近交付并安装了8个全新的8双座胚胎成像显微镜到世界上最先进的IVF诊所 - 斯内达,卡塔尔多哈的Sidra Medicine。

超过3年的发展,Opto双座将所有通常在试管婴儿实验室中使用的成像技术和放大镜整合在一起,并将它们压缩成一个单一的、占地面积小的、价格合理的仪器,可以无缝地安装在新型的全封闭显微镜室中。

Opto的双站 - 立体声和逆显微镜,一个范围内的两个放大率

体外受精

体外受精(IVF)是一种复杂的一系列程序,用于治疗生育或遗传问题,并协助孩子的概念。它涉及一种受精过程,其中卵子人为地与身体外的精子结合,以及随后重新植入该受精卵,其目的是建立成功的怀孕。

胚胎环境的重要性

最近,人们进行了详细的研究(Mortimer et al.),探索试管受精实验室操作区域内环境条件的重要性,特别是那些在移植过程中可能对配子和胚胎造成物理化学应激的环境条件。

这些环境条件包括均匀保持温度、湿度和CO2水平,此外,还去除有害的VOC(挥发性有机化合物)。这些发现促使许多用户在他们的实验室中采用完全封闭的工作环境,在完全封闭的显微镜室中,可以在当地保持高度优化的条件,所有这些环境条件,包括VOC的去除,可以长期自动精确地保持。

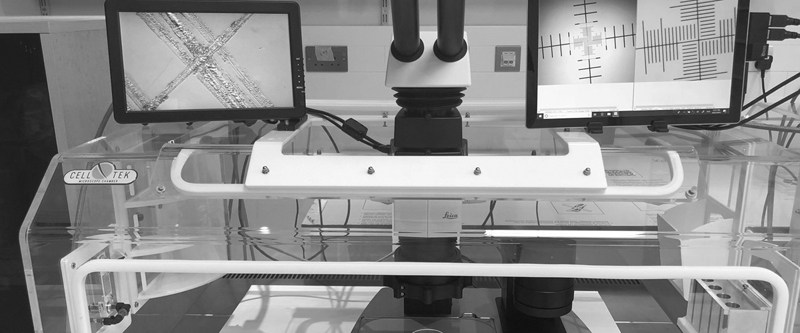

带双站的胚胎室

显微镜室,如那些由澳大利亚制造商制造TekEvent企业专门设计用于为卵母细胞和胚胎的检查和处理提供这种非常安全,非常受控的环境。通过板载微处理器控制湿度,温度,CO2和活性HEPA和VOC过滤,这种腔室使用户能够精确和有效地控制局部胚胎处理环境,而不管外部实验室条件,最重要的是,有能力在内部容纳显微镜他们完全封闭的安全工作环境。

标准显微镜限制

从历史上看,在IVF程序中使用了两种不同类型的显微镜。立体声显微镜用于较低放大率的任务,如胚胎评估和收集,同时在一个单独的位置,倒置复合显微镜提供胚胎形态评估和ICSI程序所需的更高放大率(通常为200x和400x)。这通常会导致所需的单独显微镜工作站,除了增加正在进行的维修和培训要求之外,多种显微镜消耗有价值的工作空间并显着提高实验室的整体成本。

双座

的光电元件双座由一个想法来简化这些需求,通过将IVF过程使用的所有成像系统和光学技术冷凝成一个高度紧凑的仪器,可以容纳在a内的单个高度紧凑的仪器中TekEvent CellTek 3000封闭的胚胎室。这样的仪器对用户和最终患者带来了显着的益处:

  1. 它消除了实验室内的多种显微镜的需求,增加了壁垒和降低成本;
  2. 它减少了与从工作站到工作站的移动胚胎相关的真实风险
  3. 它显著提高了用户的成像体验,导致在胚胎选择过程中更知情的决策过程。

自1980年以来,Opto专门用于开发高性能光学成像模块和子系统,以集成到生物技术和蜂窝影像仪器中。凭借其在机器视觉和嵌入式显微镜中的深度遗产,理想地放置了开发了一种高性能仪器,可提供IVF实验室环境的广泛成像性能需求,具有该任务关键关键型应用所需的可靠性和一致性。

双站细节

立体声侧

对于初始低功率胚胎评估,双座系统的左侧专用于“经典”高对比度立体声双目成像。在标准IVF立体声显微镜设置中,使用手动倾斜镜,该倾斜镜可以由用户成角度,以向胚胎提供强烈倾斜的照明,以便用高对比度照亮样品。通过提供用户A直接成比例的电动倾斜镜机构,可以在步骤中进行这一特征,该机构可以以粗糙或精细模式操作,以便最佳镜子定位精度。
立体照明由两个独立可控的LED提供——一个白色LED,一个红色LED (625nm),这两个LED都可以同时使用,以便用户选择他们喜欢的色温。

所有的控制照明和镜子倾斜方便地位于接近手在显微镜柱。立体声侧的样品区域有一个可移动的玻璃板,尺寸精确地适应Cooper Surgical RI Witness读卡器,如果需要的话。为了进一步增强系统的立体声方面的用户体验,Opto引入了简单、非常方便的旋转聚焦机制,a)消除了传统聚焦立体显微镜通常经历的显微镜垂直移动,b)创建了一个非常舒适的,高度符合人体工程学的聚焦体验。

双站细节

倒置高放大侧

Dualstation的右侧具有特殊开发的双放大率,反相高对比度成像模块,其具有诸如通常与复杂反相显微镜相关的性能。作为Dualstation背后的独特思想过程的一部分,Opto在这个反相模块中引入了一个开创性的新功能 - 即,能够看到2个完全不同的光学放大倍数同时,使用just一个固定物镜。由于高度创新的光学设计和2个集成的船上摄像头传感器,该模块同时在屏幕上提供200倍和400倍放大率,完全高对比度,完全活下来的刷新率。

这为用户提供了一个非常愉快的“概述”图像和“细节”图像同时体验,不仅提供了额外的成像益处,而且在使用独特的集成XY定位盘时移动样品盘时,还可以实现非常有用的导航方面。

高放大率的一面是由一个独特的固定聚光镜照明器提供的,旨在提供非常高的对比样品。此外,该照明器模块可以旋转35度,以最大限度地扩大工作区域,当需要时,例如在胚胎与大吸管提取。

双站细节

通过方便地定位的控制器调整高放大率焦点和LED亮度。重点是由直接比例的电动控制器提供,可以在粗略和精细模式之间切换,从而实现非常高的精度聚焦控制。

屏幕上同时有200x和400x的放大倍数,对比度高

在屏幕上同时有200x和400x的放大,完全高对比度,完全实时刷新率……

DualStation代表了下一代体外受精显微镜。

在古典立体显微镜中结合最佳,具有光学成像技术的最新进展。双座使IVF专业人员能够在最安全的胚胎环境中具有最佳的光学配置。

有关详细信息,请直接联系我们的商会合作伙伴Tekevent或Opto。
