数字双胞胎带来了新的可能性

发布01/28/2019

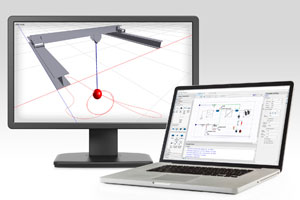

贝加莱MapleSim连接器简化了基于模型的机器开发贝加莱MapleSim连接器简化了基于模型的机器开发。
贝加莱用新的贝加莱MapleSim连接器简化了基于模型的机器开发。它大大减少了建模机器部件的时间。机器功能易于编程和部署。贝加莱MapleSim连接器无缝集成在贝加莱自动化工作室环境中。

B&R Maplesim连接器使B&R客户提供高效,从Maplesoft集成Maplemim工具。Maplesim基于步骤格式的CAD数据创建了一种高度准确的,动态的机器模型。所有力和扭矩都以极高的精度建模,允许模型用作元件尺寸的数字双胞胎。物理模型也可用作自动化工作室中机软件的虚拟调试功能模拟单元。这有助于避免昂贵设计错误的风险。

高效使用数字双胞胎
B&R MapleSim连接器提供了两个出口功能,在开发过程中有效使用数字双胞胎。一方面,可以使用ServoSoft等工具导出仿真数据来优化伺服驱动器、电机和变速箱的尺寸。或者,在MapleSim中构建的模型可以作为一个FMI文件导出,包括CAD数据。

快速将模型转移到硬件
在MapleSim中构建的模型可以作为Automation Studio中的仿真模型,并直接传输到B&R控制硬件中。其结果就是硬件在环模拟,实时模拟机器的行为,以创建一个可以安全地测试机器软件的受控环境。在这种环境下,可以操纵所有的控制参数,并可以模拟驱动器的温度行为。数字双胞胎的行为是可视化的贝加莱现场查看器。
