新的低轮廓旋转空气轴承阶段实现卓越的精度,几乎无限的寿命

发布03/14/2018

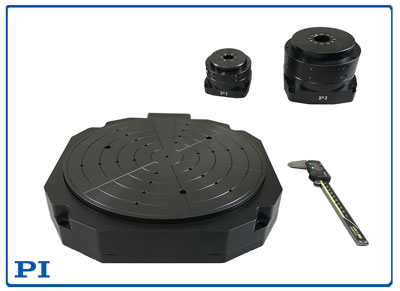

A-637低轮廓旋转空气轴承工作台与背景中的标准轮廓工作台进行对比新的设计提供50nm平面度和50kg有效载荷。PI的RL系列直接驱动空气轴承级只有60mm高。

摩托罗拉,-精密运动控制解决方案的领导者PI (Physik instrument)将在今年3月27日至8日在Schaumburg会议中心举行的LAM/LME(激光增材制造/激光制造活动)上展示其最新的旋转空气轴承工作台系列。PI的新A-635/A-637 PIglide低轮廓级没有滚动或滑动元件,提供无摩擦、无接触的运动,导致可忽略的反转误差,更好的摆动,偏心和速度稳定性-高端工业应用的理想先决条件,如检验、计量、校准和扫描。包括洁净室环境。

任意方向的纳米定位:50nm平整度,±50nm偏心度,1µmrad摆动
PIglide RL旋转工作台提供卓越的精度,平整度和摆动性能。具有速度可达500rpm的三相低齿槽无槽力矩电机和光学编码器,这些工作台提供卓越的性能,如0.0015µrad分辨率±2µrad双向重复性和±6µrad绝对精度(带有误差补偿和ACS运动控制器)。几何性能也很好,平面度为50nm,径向跳动±50nm,径向摆动1µ。可在2运动平台直径尺寸200或300mm,各种选项可以组合创建一个解决方案理想的点对点索引或恒定速度扫描。这些旋转定位器几乎有无限的寿命,没有磨损或需要维护的部件。

丰富的设计和制造经验,定制系统
PI在美国设计和制造所有空气轴承产品。PI的工程团队拥有200多年的空气轴承设计经验。除了为oem定制系统,PI还提供大量标准的空气轴承工作台产品线,包括电动和非电动、线性、旋转、球形、X/XY、音圈、紧凑型和大型系统,作为现有的压电纳米定位工作台的补充。传统的电动定位器和六脚六轴平行定位系统。添加独特的空气轴承技术使π能够覆盖整个运动从指尖大小的nano-positioners大规模阶段长旅游范围,通过大量不同的驱动器和指导系统,可以满足一个OEM或客户的需要。

规格,数据表,更多信息
http://www.pi-usa.us/products/Air_Bearing_Stages/index.php#A63x

阅读技术博客,旋转空气轴承在高精度应用>
http://www.pi-usa.us/blog/performance-of-a-large-motorized-rotary-air-bearing-stage-for-synchrotron-crystallography/

PI的空气轴承设计和制造操作>
https://www.youtube.com/embed/lN-MbAOSb_4?rel=0

标准和自定义
PI拥有超过40年的内部工程解决方案经验,与客户合作,提供满足应用需求的产品,并可以快速修改现有产品设计或提供完全定制的OEM部件,以满足应用的确切要求。
