电动微型平移台,价格实惠,精度高,PI最新发布

发布12/20/2018

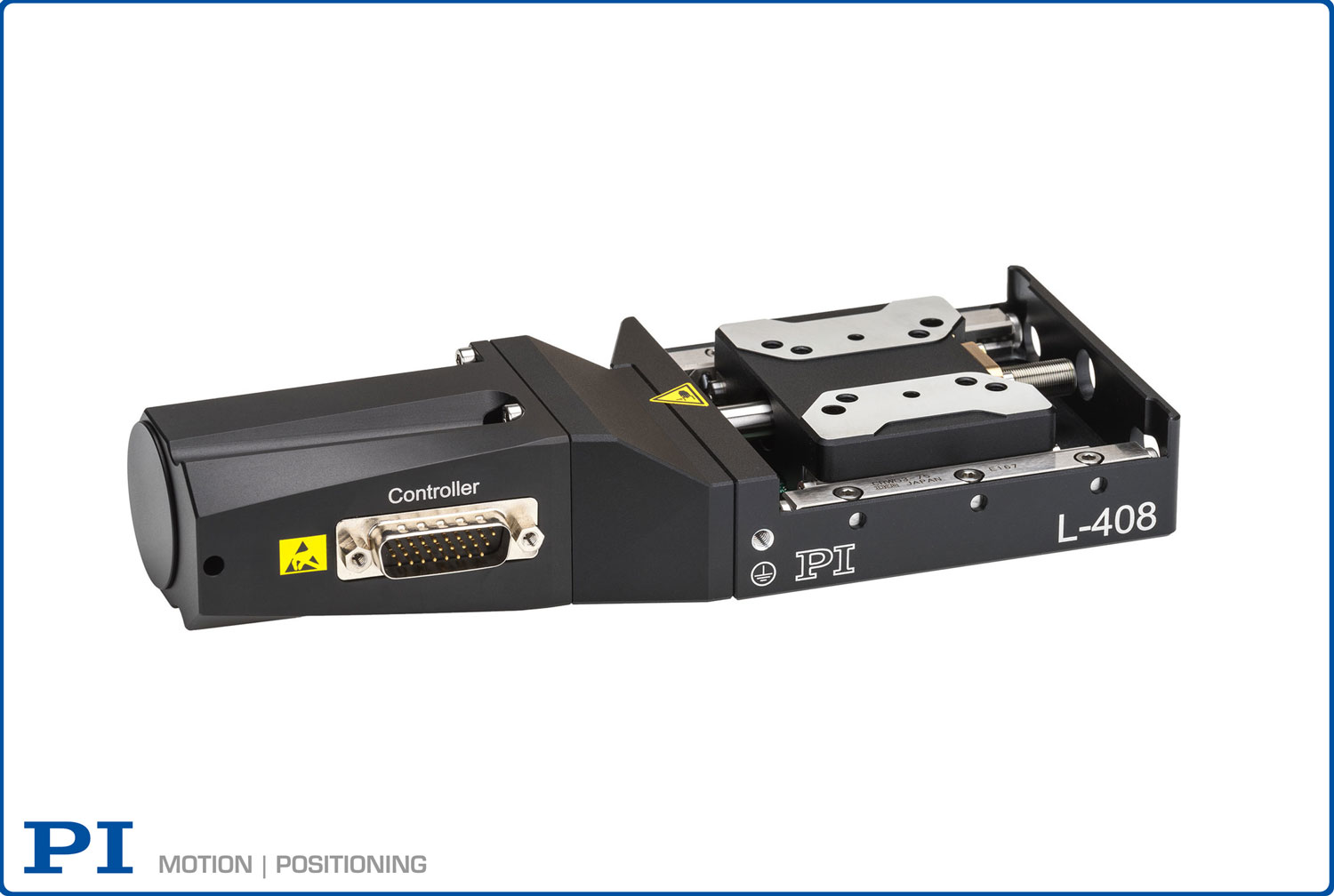

l - 408线性阶段PI提供了一种新型的紧凑型机动翻译级。

奥本,马L-408线性级在负载能力、精度和低成本方面达到了良好的平衡。它在研究和工业中有应用,包括光学,生物技术,以及微型组件和光电子仪器的组装。

紧凑和精确
PI的新紧凑型x轴线性阶段提供精确的运动和可靠性与抗蠕变交叉滚子轴承。由高分辨率丝杠驱动0.5mm螺距,最小增量运动0.1微米(100nm)超过1英寸(25mm)的行程范围。

有效载荷为44磅(200N),推力/拉力为11磅(50N)
尽管其紧凑的尺寸,该平台可以承受44磅(200N)的载荷,并提供11磅(50N)的推/拉力。

它的动力是什么?
步进和伺服电机提供直接驱动和变速箱选项。直接驱动级的最大速度为10mm/秒。所有版本的单向重复性为0.5微米。高分辨率,电机安装的光学编码器提供位置反馈的运动控制器闭环操作。

非接触式、光学限位开关和在行程范围中间具有方向感应的参考点开关简化了自动化任务的使用。

规格,数据表,更多信息
https://www.pi-usa.us/en/products/positioning-stages-linear-rotary-motorized-precision/precision-motorized-linear-stages/l-408-compact-linear-stage-100000035/

更多小型线性级
https://www.pi-usa.us/en/products/miniature-positioning-stages-motorized-precision/

紧凑级的特点包括:

  • 1”(25毫米)旅行
  • 0.1 - 0.5µm最小增量运动
  • 8 - 122nm编码器分辨率
  • 1 -10毫米/秒的马克斯。速度
  • 40 - 50N推/拉力
  • 伺服和步进电机

标准和自定义
PI拥有超过40年的与客户合作的内部设计解决方案,提供满足应用需求的产品,并可以快速修改现有的产品设计或提供完全定制的OEM部件,以满足应用的精确要求。
