混合龙门系统将空气轴承和线性轴承结合,以实现紧凑的尺寸和高精度

发表11/07/2018

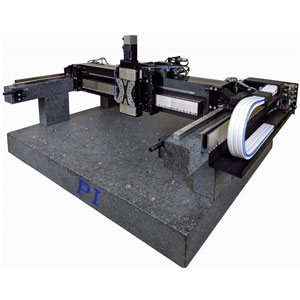

龙门系统的桥式设计提供了用于控制精确的架空运动的框架,这些架空运动通常被寻求为3D打印,装配,拾取,校准,检查和工业自动化应用。PI介绍A-341 HGS混合龙门 - 旨在将最大吞吐量与平滑且高度精确的运动相结合。

PI的新型龙门舞台采用独特的混合轴承设计。横梁利用无摩擦的空气轴承引导系统,其允许优异的速度控制,可重复性,直线度和清洁度。下双电机轴使用精密机械线性轴承,用于刚性和尺寸减小。这种轴承技术的组合提供了一个优化的架空龙门运动平台,以尽可能小的形状因子中的步骤和扫描应用。绝对测量编码器呈现归位程序不必要和无铁线性电机消除齿槽,提供更平滑的运动,而不会振动和更好的速度控制。

可选的z轴

具有滚珠螺钉驱动器或线性电机和气动平衡的可选垂直轴(Z级)可以与龙门横轴集成。

混合龙门系统的特点包括:

  • 300x300至500x1000mm.
  • XY旅行
  • 绝对编码器,1nm分辨率
  • Z级选项:线性电机或滚珠丝杠
  • 动态错误映射
  • 2m / sec max速度(横轴)
  • 电缆运营商选择,电子链
  • 高加速/高占空比应用的水冷却选择

行业领先的运动控制器

HGS龙门架配备了业界领先的ACS控制和驱动器,提供卓越的伺服性能,先进的控制算法,以改善动态性能和专门用于龙门架的误差补偿,以及一套广泛的软件开发工具。
