Heidenhain在即将到来的SPC IPC驱动器上推出新的空心轴旋转编码器

发表于11/10/2016

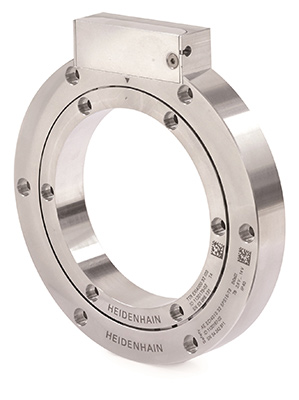

ECI 4000 / EBI 4000伊利诺伊州Schaummurg - 为SPC IPC驱动器2016年贸易展,Heidenhain正在补充其现有的电感位置编码程序,其新的旋转编码器系列ECI 4000 / EBI 4000。在德国纽伦堡,11月22日将突出显示该贸易展。如图24所示,新的编码器变型是没有整体轴承和90mm空心轴的模块​​化装置。这使得用户能够更换传统的齿形带驱动器,用于将电动机反馈系统耦合到扭矩电动机。

与更少的组件,这些新的旋转编码器提供了更高的性能,并保证无磨损的运行。此外,它们在可实现的控制动力学、可靠性和功能方面设定了新的标准。通过这种方式,他们开辟了电感式旋转编码器的新应用,例如在高动态电机、驱动模块和需要在编码器中相应空心轴的机器组件上。

ECI 4000的单回版本具有20位的分辨率。作为替代,HEIDENHAIN的EBI 4000提供了多转变型,具有16位分辨率的旋转计数器选项,并由外部电池缓冲备份。新型感应式旋转编码器由扫描单元和刻度滚筒组成。由于整体高度只有20毫米,他们有突出的特点。

扫描通过全面扫描执行。在该设置中,绘制扫描单元(定子)的相关扫描带的刻度鼓(转子)的完整刻度结构参与获得位置信号。以这种方式,旋转编码器评估不同周期性的两个增量扫描轨道。该扫描原理对安装公差和定位精度具有极大的积极影响。另外,在整个速度范围内,高达6000rpm,它在很大程度上补偿了所测量轴的旋转中心偏移产生的位置误差。

新的电感式旋转编码器ECI 4000和EBI 4000配备了数字EnDat 2.2接口。除了无噪声传输外,EnDat 2.2接口还支持进一步的编码器专用功能,如从编码器内部和外部的一个温度传感器进行数据传输,或分配用于信号诊断的标准化估值数。这些操作参数在闭环控制环路的输出允许编码器状态的永久监测。额外的连接可能与DRIVE-CLiQ*接口可用作为单回合版本的一个选项。

编码器的SIL 2应用符合en61508的认证正在计划中。通过在后续的电子设备中采用额外的措施,用户可以将EnDat 2.2设备的安全级别提高到SIL 3。安全机械连接的相关故障排除标准当然是认证的一部分。

编码器设计用于易于安装,能够平稳地集成到电机和机器的应用中。除此之外,他们为此履行了IP40的保护等级。由于扫描单元和刻度滚筒上的外部和内部定心直径,它们可以快速安装,而无需任何特殊的工具进行调整和测试并立即投入运行。将刻度滚筒到扫描单元的应用特定轴向偏移在±1.5mm的范围内容。最大驱动轴跳动耐受性在0.2 mm时类似地慷慨。

具有endat 2.2接口的编码器的操作温度范围高达+115°C。振动电阻为定子为400米/平方英尺,转子的600 m /s²根据EN 60068-2-6。这保证了作为电机反馈系统的巨大稳健性 - 特别是当电机设计用于高性能时。

此产品的原型现已上市。

关于HEIDENHAIN
Heidenhain Corporation是博士的北美子公司。Johannes Heidenhain GmbH是一家精密测量和控制设备的领先国际制造商。我们的产品系列包括线性秤,旋转和角度编码器,数字读数,数字长度仪,数控控制和机器检测设备。
