来自Leuze电子的一个创新:双通道原理-但这实际上意味着什么?

数字化的兴起也意味着已知的过程和程序会发生变化。到目前为止已经有效和建立的标准正在审查中，完全废除，或者可能需要加以调整。在许多方面，人们感到世界正变得越来越复杂，因此需要新的专门知识和战略来成功地应付未来的挑战。为此，Leuze电子正在开发智能传感器，以优化其客户的生产流程，并提高其系统和机器的生产率。

图1:双通道原理

数字化和工业4.0到底意味着什么?
行业4.0和IIOT背后的主要思想是标准化数据，并通过所有系统边界交换的方式，一直到云的方式。在传感器的帮助下，大多数此数据都会生成。他们的工作是捕获过程变量，并通过界面以数据的形式传输到接收系统。这些过程数据基本上是解决实际自动化任务的原始数据。根据传感器类型，可以使用不同量的数据。使用的接口是最佳地适应数据传输的复杂性：基本二进制切换传感器通过IO-Link点对点通信接口传送过程值，状态和诊断消息。具有更高功能程度的复杂传感器通常集成在现场总线网络中，具有实时能力。它们还传输多个过程和报警值，以及状态和诊断消息，可以通过控制系统进行完全参数化。行业4.0还更注重其他问题，例如配方和格式转换以及条件监测和预测维护。自动化任务通常不必要的数据，但它可以通过调度预防性维护间隔来帮助用户提高系统可用性。 The data is collected from a wide variety of sources and gathered in a central location, such as a cloud, for example. Even though the data is updated infrequently, there can still be a significant data volume, thus giving the communication a different character.

Leuze Electronic提供与Iiot和Industrie 4.0相关的通信解决方案？双通道原则如何工作？

Leuze电子通过双通道原理最佳地支持这种不同的通信特性。虽然处理控制的数据在第一传感器通道上实时传送，但是第二传感器信道发送用于监视和分析机器的信息。对于具有接口的所有传感器，原理是相同的，无论传感器的复杂性如何。

双通道双开关传感器

1.双通道连接PLC
例如，在高速包装机中使用的KRT18B对比度传感器，用于确定精确的切割标记位置，机器的包装质量取决于开关输出的实时能力。由于这个原因，最好不要通过控制器来环路对比度传感器的开关输出，而是应该直接连接到执行器。为了仍然允许监测和分析机器，对比度传感器还具有IO-Link通信接口，以及快速开关输出。通过该接口可以监控进程值、确定功能预留和配置。它还支持客户更改食谱或转换格式。

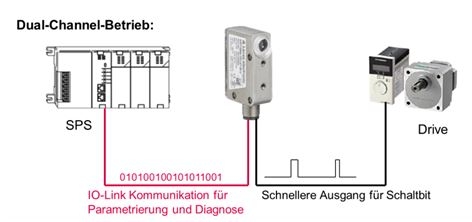

图2：双通道，具有连接到PLC

2.双通道和工业物联网/工业4.0
工业物联网(IIoT)和工业4.0要求数据尽可能独立于位置，并可在全球范围内供其他自动化参与者使用，例如用于监控和配置。这通常是通过云解决方案实现的。如果上述前提条件相同，则不需要与PLC进行IO-Link连接，而是需要与具有以太网接口和OPC-UA通信协议的IO-Link耦合模块连接。例如，通过物联网边缘网关实现与云的连接。

图3:双通道和带有二进制开关传感器的IIoT / Industry 4.0

双通道传感器现场总线接口

1.双通道和工业物联网/工业4.0
对于具有集成现场总线接口的更复杂的传感器，Leuze electronic还提供了双通道解决方案。例如，BCL 348i条码扫描器就有PROFINET现场总线接口。原理上，通过该接口可以从控制中实现工艺和报警值、详细的状态和诊断信息以及完整的设备参数化。然而，如果数据需要在位置无关和全球范围内可用，传感器可以通过其工业以太网接口与OPC-UA通信协议提供这一功能。它可以通过集成的云连接器或物联网边缘网关一路传输到云应用程序。

用于监视和配置的过程值与位置无关的数据
图4：双通道和IIOT / Industrial 4.0，现场总线接口传感器

Leuze电子的双通道原理的优点
状态监控或预测性维护是工业物联网和工业4.0的重要组成部分，这些问题要求传感器能够以标准化格式在全球范围内提供数据。通常，必须确定实时能力需求是什么。双通道原理首次实现了根据客户要求单独提供数据。实时数据通过通道1传输，过程监控和配置数据通过通道2传输。

二进制交换传感器的传统IO- link接口不能实现这一点，该接口允许在SIO模式(标准IO模式)请求下与传感器进行交换信号或点对点通信。这是因为过程控制同时需要这两种信息。对于客户来说，必须有可能持续评估对比度传感器的过程值，将储备切换到阈值，或者在线检测包装机包装过程中的污染状态，以便及早检测偏离目标状态的偏差。这正是双通道原则所帮助的。

对于具有现场总线的传感器，提供实时功能和监控和配置数据，至少提供实时以太网接口，但仅在本地，而不是位置独立的和全球范围内。而且大多数情况下，传感器提供的用于状态监测或预测性维护的信息不会得到评估。Leuze双通道原则也提供了正确的解决方案。
