3D与eyescan的针检查在3d

发表于08/23/2016

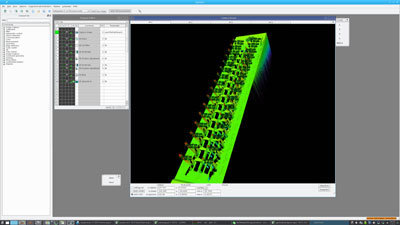

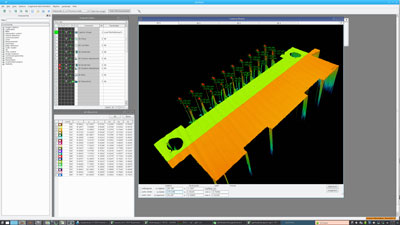

eyescan在3d 在3D的新eSEScan时，Eyevision Image处理软件显示了其新的3C命令和点云的显示选项。更重要的是，EVT创意部门已经优化了一种检查连接器检查的方法。但它不仅限于一种连接器，它是一个灵活的系统，适用于几乎任何连接器，检查引脚的完美无瑕。

因此，只有一个扫描耳腔在3D传感器上用Eyevis软件扫描，可以测量扫描物体的以下特征：

对于一件事，软件正在进行所谓的摆动圈的测量。这些是测量连接器公差和销钉的惊人。

另一件事是测量销钉的嵌入深度。多亏了3d检查，它可以测量针尖的高度。此外，针尖不仅在x和y方向上测量，而且在z方向上也测量。

eyescan在3d传感器此外，该系统还可以检测出缺陷，例如连接器的插脚是直的还是弯的，插脚是否卡在外壳中太深，或者插脚是否伸出外壳太远。EyeScan AT 3D传感器也非常精确。激光三角测量传感器在每秒25.000个剖面的时间内，每个剖面提供2048个点。”“激光三角测量”的意思是，相机沿着投影到扫描物体上的激光线，从捕获的图像计算线的轮廓和高度信息。在扫描对象从摄像机下经过的过程中，生成多个轮廓线，用于生成三维图像。
