案例研究
视觉支持的零件馈线实现100%的分类与简单,灵活的解决方案,提供100%的质量检查
发布05/01/2018
振动碗给料机是用来分类,呈现和定位散装组件组装在生产线上。虽然这些设备一度被认为是必不可少的,但它们有几个缺点。主要是,它们缺乏现代制造设施所要求的灵活性,在现代制造设施中,效率是通过整体设备效率(OEE)来衡量的。
作为单一用途的硬件设计,碗式给料机通常需要昂贵、耗时的工具,为每个特定的分类和序列化应用程序定制。具有复杂形状、不同尺寸和不规则表面的多个部件或组件的应用也存在另一个缺点,因为传统的送料系统难以定位。

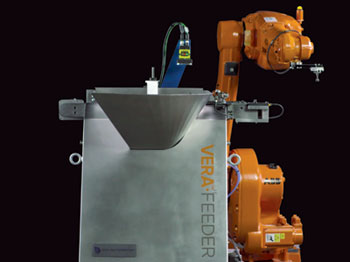

一种新型的简单、灵活的送料系统克服了这些限制,通过使用Cognex视觉传感器,实现了对多种形状和尺寸的零件的100%质量检测,同时消除了定制设计的工具的需要。VERA™系统,D&D自动化的一个部门,设计了VERA™喂料机来喂料和检查各种小部件,主要是螺母和螺栓,也包括小型电气或包装组件。馈线是优化的部件小于2英寸宽,但可伸缩的应用程序,需要更大的组件。
In-Sight®2000系列视觉传感器使VERA馈线能够实现这种灵活性和质量控制,同时自动化解决方案,用于以前无法实现成本效益的应用。VERA系统选择In-Sight 2000是因为它提供了所需的灵活性,同时保持了VERA馈线具有竞争力的价格。内置康耐视红外线和滤光片减少环境光污染,在各种客户环境下保持稳定的图像。
VERA System的销售经理Keith McIntosh表示:“如果客户需要进行多种零件类型的低批量生产,那么他们就无法证明专用支线的资本成本是合理的。”“我们的馈线允许他们在同一馈线上自动化多个部件类型。”
传统的给料机采用两个几何形状相同但颜色不同的部件,无法区分好坏。视觉装备的VERA Feeder不仅能看到差异,而且还能发现零件中的缺陷,阻止它们继续向下游工艺前进。因为系统在100%的时间内正确地显示部件,终端用户不会经历停机。
在测试中,VERA喂料机的喂料率高达标准碗喂料机的两倍。在一个客户的应用中,一个VERA馈线单元可以为5个不同的部件提供馈线,成本仅为传统方法的25%。更换零件只需几分钟,而更换碗状进料器则需要数小时,并需要其他工具的更改。
通过利用机器视觉进行零件分类,VERA Feeder为零件喂入行业提供了一种性价比高的解决方案,对多个部件实现100%的质量检测,消除了定制工具,并提高了OEE。
