使用轻型相机支持的对齐和测量系统进行调整

直线度和对中是无故障工厂操作的必要条件，特别是大型机械部件和轨道结构。即使是很小的差异也会导致磨损的增加，并使整个系统瘫痪。因此，直线导轨的精确对准或测量对系统的质量和使用寿命是决定性的。通过ELWI-GER 3000，来自慕尼黑的HOFBAUER OPTIK Mess- & Prüftechnik为机器和特殊机器制造商提供正确的仪器。光学对准和测量系统在uEye工业相机的帮助下精确而快速地工作，适用于长至100米的长度。

电子式自动调用器使用光的绝对直线度以进行非接触式高精度测量。可以通过角度变化来检测表面或引导件的最小直的直线偏差。为此目的，准直光束，即具有平行各个梁的光封装，离开光学系统，并通过平面镜子反射回。因此，来自Hofbauer Optik的ELWI-GER 3000电子自动电压器，因此实现了二维精确和快速测量的直线和平坦度。柔性系统可用于技术表面，用于对准和控制线性导向器以及大型部件和轨道系统上的曲率测量。这使得它与轨道和隧道施工一样适用于植物结构。它也可用于任务，例如测试石标尺作为直线标准。例如，长度为160cm的花岗岩标尺可以在不到5分钟的时间内测量，精度为<0.5μm/ m。光学测试装置同时记录X和Y方向的直线度，并在任何位置（空间轴）中使用。该系统包括测量头以及诸如可调支架，测量镜，附接激光器以及与显示单元的相应USB连接的广泛附件。 Nevertheless, it is small and compact and works up to 8 hours in battery mode - ideal for service applications.

系统直接使用强大的IP65兼容平板电脑，直观的触摸屏 - 应用和练习导向。测量系统的数据传输和远程控制也可以通过智能手机完成。直接评估可以直接提供额外的PC。每次测量后，具有文档跟踪的自动协议可用作PDF格式的报告。

凭借相机技术快速和精确
“随着ELWI-GER 3000，我们正在继续开发机械工程精密测量技术。IDS成像开发系统的综合UEYE工业摄像机对此进行了重大贡献，”Engelbert Hofbauer，Owner and Development Manager博士解释说在Hofbauer Optik Mess-＆Prüftechnik¤

该系统可以在单色LED灯中看到一个十字准线或一个光晕区域，即图像边缘有阴影。这是由两个直径相同的圆形区域的相关函数在数学上得出的结果。后者在自动准直过程中产生，如上所述，通过发射光锥从远处镜子的反射。在图像或相机上的强度分布结果是一个规则的圆形锥，因此几个所谓的v点也可以在不同的应用中可见。V-SPOT的精确位置是用亚像素精度计算的(< 1/50像素的峰谷和离均方根的1/100的偏差)。在此基础上，可确定最多3个维度(自由度)和同时最多3个位置自由度的对应角度。

由于专利渐晕方法,Hofbauer是世界上唯一一家有能力克服经典的自准直仪的问题的方法和角度测量的长度超过100秒精度甚至在非常大的角度(1000秒= 17毫米/米)和评估他们倾斜的方法。

测量技术
有两种可能的测量方法可供用户使用:倾斜法是将测量镜置于镜面底座或直线导轨的导轨上，使测量镜在试样上以同样大的步长移动，从而测量倾斜的变化。直线度由确定的高度差与部分截面的总和(积分)来确定和显示。采用该方法，测量不确定度最低，精度最高。或者，根据应用，高度法也可以用于测量。反射镜也可以通过合适的底座或线性滑轨或活动轴(工作台、横梁等)连接，并可以定位在路径上的任何一点。对理想直线(光轴)的偏差进行测量，并立即直接显示。这里的优点是:调整过程可以直接进行。

相机模型
根据客户的应用情况，ELWIMAT-GER 3000包含uEye相机系列中的每一个工业相机。各种型号可提供GigE或USB 3.1 Gen 1接口，无论是作为板级变体或与住房。无论它是一个低成本的工程相机或紧凑的电源包，他们都提供特别容易的处理，长寿命和长期可用性。所有型号均经过100%质量测试和预校准。得益于广泛的IDS软件以及IDS典型的即插即用，它们可以快速、轻松地集成，因此特别经济。

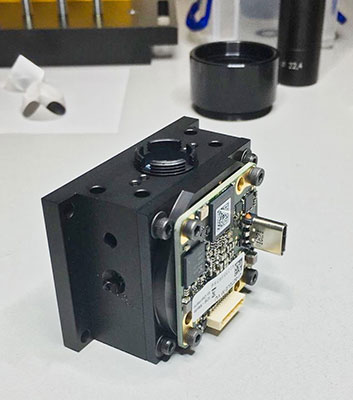

例如，UI-3272L-M-VU是一种具有开创性的可逆USB Type-C连接器的Ueye Le USB 3.1 Gen 1系列具有成本效益和多功能的项目摄像头。通过USB电源传递，可以在I / O端口提供可变外设电源。它配备了索尼IMX265区域传感器 - 3 MP像素类中最好的图像传感器之一。全局快门CMOS传感器的1 / 1.8“尺寸提供了很大的合适镜头。工业摄像机以全高清分辨率的全分辨率（3.2MP：2056 x 1542 PX）提供多达57个FP的帧速率。因此，USB 3.1 Gen 1相机非常适合机器视觉应用中的可视化任务。垂直（-VU）提供板级变体 - 如Elwimat - 或水平USB Type-C连接器中，也有一个10-pin i / o smd连接器，用于gpio，触发器和闪存。

得益于快速的USB 3.1 Gen 1技术，数据传输速率可以从480 MBit/s增加到5 GBit/s，与相同或更高的电缆长度。全屏模式下的测量频率增加了5倍，从12帧/秒增加到57帧/秒。对于振动和频率分析的特殊应用，可以使用AOI技术以及子采样和装箱方法将时钟率扩展到KHz范围。

软件
Hofbauer使用IDS软件开发工具包将工业摄像机集成到其系统中。“有了IDS SDK，我们就有了一个针对所有IDS摄像机的统一编程接口。因此，编程是独立于模型的连接的——无论是USB 2, USB 3.1 Gen 1还是GigE，”Hofbauer博士解释道，并补充道:“此外，新的相机模型无需更改软件就能得到支持。这完全符合我们的目标，即将测量技术的最高要求与用户友好的可操作性相协调。”使用IDS软件的其他原因是简单地使用了额外的功能，如EEPROM和gpio。该SDK还兼容Windows和Linux。

外表
机械和植物工程中的直线度和对准是必不可少的。ELWI-GER 3000可实现简单的测量，调整和记录各种应用的结果。即使是可以测量角度的最小变化。与竞争对手相比，它达到了超过100米的测量长度，精度为0.5微米的直线测量，即每100米测量距离0.05 mm。灵活和移动的适用性以及广泛的配件范围也确保了真正的客户好处。相机支持并仅使用光，系统确保接触的“平面条件”。

客户
Hofbauer Optik Mess-＆Prüftechnik是一个主管诊断的光学计量工程办公室。该公司开发了包括光学工业和机械工程的软件和解决方案的设备，始终符合测量技术和用户友好可操作性的目的。

相机
1）GIGE UEYE CP工业相机：
用于PoE功能的工业应用的微小电源包
模型:ui - 5240 - cp -近红外光谱- gl Rev.2
界面：GIGE.
传感器类型：CMOS
制造商：E2V.
帧率:60.0 fps
分辨率:1280 x 1024 / 1.31 MPix
快门：全局快门，全局开始快门，滚动快门
光学类：1 / 1.8“
尺寸：29.0 mm x 29.0 mm x 29 mm
重量：49克
接口连接器GigE RJ45螺旋式
应用：3D扫描，安全技术，凝视和手势跟踪，交通监控和车牌识别，工业图像处理，质量保证，医疗技术，天文学

2）Gige Ueye Le Boardlevel工业相机：
紧凑型CMOS单板相机，具有出色的图像质量和其他功能
型号：UI-52440-NIR-GL
界面：GIGE.
传感器类型：CMOS
制造商：E2V.
帧率：50.0 FPS
分辨率:1280 x 1024 / 1.31 MPix
快门：全局快门，全局开始快门，滚动快门
光学类：1 / 1.8“
尺寸：45.0 mm x 45.0 mm x 27,1 mm
重量：24克
接口连接器GigE RJ45
应用：3D扫描，安全技术，凝视和手势跟踪，交通监控和车牌识别，工业图像处理，质量保证，医疗技术，天文学

3）UEYE LE USB 3.1 Gen 1：
具有USB Type-C连接器和USB电源的经济有效和多功能的项目摄像头
型号：UI-3272LE-M-VU
界面：USB 3.1 Gen 1
传感器类型：CMOS
制造商:索尼
帧速率：57.0 FPS
分辨率:2056 x 1542 / 3,17 MPixel
快门：全球快门
光学类：1 / 1.8“
尺寸：36.0 mm x 36.0 mm x 15.0 mm
重量:5克
接口连接器USB Type-C（垂直）
应用：机器视觉，医疗技术，嵌入式系统

关于IDS Inc.
IDS公司成立于2007年，是IDS成像开发系统GmbH的子公司。工业相机制造商ID映像开发系统GmbH开发出高性能，易于使用的USB，GigE和3D摄像机，具有广泛的传感器和变体。几乎无限的应用范围涵盖了设备，植物和机械工程领域的多个非工业和工业领域。除了成功的CMOS相机外，公司还扩展了其与基于视觉应用的智能相机的投资组合。新颖的图像处理平台IDS NXT是可自由编程的，非常多功能。

自1997年作为一家双方公司的基础以来，IDS已发展成为一个独立的ISO认证的家庭企业，拥有300多名员工。德国Obersulm的总部是开发和生产网站。在美国，日本，韩国和英国以及其他办事处，IDS在国际上占有国际植物。
